Penerangan Produk
Mesin kimpalan rasuk SAW H ini adalah jenis gantri, lajur tegak dan platform atas diperbuat daripada profil standard kebangsaan untuk mengelakkan ubah bentuk yang disebabkan oleh tekanan yang disebabkan oleh jahitan kimpalan yang berlebihan pada plat, memastikan operasi peralatan yang selamat dan boleh dipercayai serta hayat perkhidmatan yang panjang.
Terdapat roda pemandu berjalan pada kedua-dua hujung satu sisi rasuk hujung berjalan, dan roda panduan dilaraskan oleh aci sipi untuk menekan permukaan rel panduan untuk membimbing, yang memastikan kelajuan larian rangka yang stabil dan selamat
Lebar rel standard ialah 5 meter, dan panjang ialah 18 meter (rel 24kg/m dan plat tekanan dan aksesori lain disediakan oleh pelanggan), dan lejang kimpalan berkesan ialah 15 meter.
Kami boleh melakukan mesin kimpalan automatik rasuk H untuk anda mengikut permintaan rasuk anda.
Menjejaki kimpalan secara berkesan dalam masa nyata dan mengurangkan pelarasan yang kerap pada pistol kimpalan akibat ubah bentuk bahan kerja semasa kimpalan SAW.
Peranti spring ditambah di atas bingkai panduan arka, dan kedua-duanya disambungkan secara fleksibel untuk memastikan bahawa empat roda panduan boleh memampatkan kimpalan keluli profil apabila kimpalan itu cacat, dan pada masa yang sama boleh memanjat kimpalan silang silang berubah-ubah. rasuk bahagian (tiada peranti sedemikian daripada pembekal lain).
Nota: Mesin kimpalan keluli arka terendam rasuk H kami dilengkapi dengan sepasang rangka panduan arka keluli berbentuk H dan sepasang rangka arka panduan rasuk berbentuk kotak. Dengan menggantikan bingkai panduan arka, kedua-dua bahan kerja keluli berbentuk H (tiang silang) dan bahan kerja rasuk kotak boleh dikimpal tanpa dibongkar.
Parameter Produk
item | Nilai |
Tolok gantri | 5000mm |
Panjang trek | 18000mm, Lejang kimpalan berkesan 15000mm (Rel panduan 24kg, plat tekanan dan aksesori yang sepadan disediakan oleh pelanggan) |
Lebar plat sayap keluli berbentuk H yang berkenaan | 140—800mm |
Ketinggian web rasuk H yang berkenaan | 160—2000mm |
Panjang bahan kerja yang berkenaan | 4000—15000mm |
Kedudukan kimpalan rasuk H | Kimpalan bot (boleh dikimpal ke depan dan ke belakang) |
Saiz bahagian kerja tiang silang yang berkenaan | Bukaan minimum: 150mm, kedalaman 500mm |
Saiz bahagian bahan kerja rasuk kotak yang berkenaan | 300-1200mm(Perlu menggantikan kimpalan rangka arka pemandu rasuk kotak) |
Panjang bahan kerja yang berkenaan | 4000—15000mm |
Kedudukan kimpalan rasuk kotak | Kimpalan alur V satah |
Tekanan udara | 0.4-0.6Mpa (Penggunaan peralatan rasuk kotak kimpalan perlu dilengkapi oleh pengguna) |
Kelajuan bergerak tiang | 240－2400mm/min (Mengikut ketinggian sudut kimpalan bahan kerja, pilih diameter wayar kimpalan, pilih proses kimpalan yang sesuai, dan tentukan kelajuan kimpalan) |
Kelajuan balik | 3m/MIN |
Saiz dawai kimpalan | φ4－φ5mm |
Berat kurungan kekili dawai | 50-250kg |
Mesin pemulihan fluks | 50kg×2 |
Jumlah kapasiti terpasang | Kuasa badan utama: 9.7kW Kuasa mesin kimpalan: sekitar 100 kVA×2 |
Kuasa | 3 fasa AC 380V 50Hz |
Persekitaran kerja | Suhu dalaman: 0 darjah -45 darjah , kelembapan relatif Kurang daripada atau sama dengan 90% (tidak pemeluwapan) |

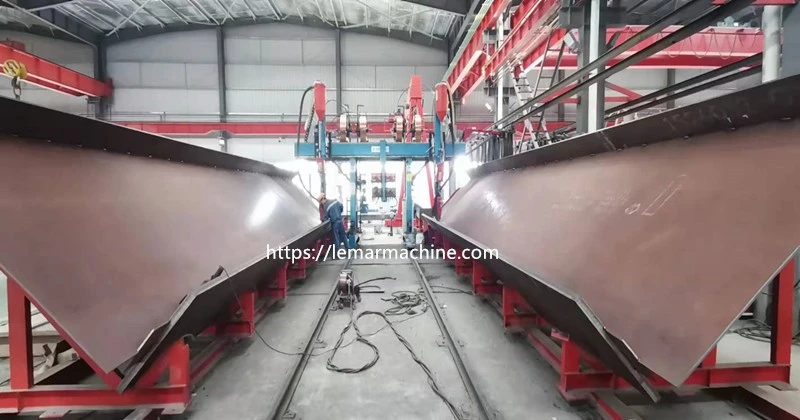

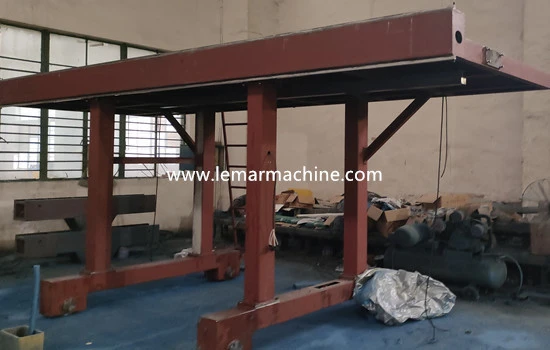

Gambar Produk
Mesin talian lain
Pemotongan Plasma CNC
Perhimpunan rasuk H
Pelurus bebibir rasuk H
Mesin pengisar muka akhir
Soalan Lazim
1.Q:Adakah anda sebuah kilang atau syarikat perdagangan?
A: Kami adalah kilang.
2. S: Apakah syarat pembayaran anda?
A: Kami menyokong T/T, L/C, Western Union dan sebagainya. Cara lain juga boleh diterima selepas perbincangan dan persetujuan kedua-dua pihak. Sebarang pertanyaan lain hubungi kami terus!
3. S: Bagaimana pula dengan jaminan?
A: Terdapat 12 bulan untuk jaminan.
Manakala waranti tidak bertanggungjawab bagi mereka yang dilanggar oleh keganasan
4. Q: Di manakah lokasi kilang anda? Bagaimana saya boleh melawat ke sana?
A: Kilang kami terletak di Jiangsu Wuxi (bersebelahan Shanghai), China. Anda boleh terbang ke lapangan terbang Shanghai terus. Semua pelanggan kami, dari dalam atau luar negara, dialu-alukan untuk melawat kami!
5. S: Negara manakah anda telah eksport?
J: Kami telah mengeksport ke India, Rusia, Amerika Syarikat, UK, Kuwait, Oman, Pakistan, Afrika Selatan, Bulgaria, Mesir, Vietnam, dan lain-lain.
6.Q: Bagaimana untuk memasang mesin?
J:Seperti biasa, jurutera kami akan pergi ke kilang anda untuk memasang mesin dan melatih pekerja anda selepas mesin tiba di kilang anda. Selalunya 1engineer 5-7hari adalah OK.
Jika anda mempunyai jurutera dan tidak memerlukan kami pergi, kami boleh menghantar lukisan asas mesin, lukisan elektrik dan dokumen Manual kepada anda, akan bekerjasama dengan anda dengan baik.
7.Q: Bolehkah anda membuat mesin OEM?
A: Ya, kita boleh. Selepas mesin siap, kami boleh meletakkan label anda padanya mengikut keperluan anda untuk membantu anda mendapatkan lebih banyak pesanan baharu.
Pelanggan yang memerlukan, sila hubungi kami!
Cool tags: h-beam mesin kimpalan automatik, China, pengilang, kilang, disesuaikan
